تاریخچه ریل و واگن یا لینیر گاید

اختراع و شکل گرفتن ریل و واگن در سال 1932 توسط یک شرکت در خارج از فرانسه اختراع و ثبت شد.

فولاد اولین استفاده خود را به دلیل حرکت خطی و صاف مورد استفاده قرار داد.

یک شرکت آمریکایی به نام تامسون اولین رولبرینگ را در بال اسکرو خود با نوع ساچمه گردشی در سال 1946 به فروش رساند.

بعد از سال ها شرکت گاید خطی یا همان ریل واگن تکامل یافت.

دقت لینیر گاید(ریل واگن CNC)

به دلیل این که واگن ها روی ریل حرکت می کنند، دقت حرکت حرکت آنها در یک درجه مشخص مانند P5یا PN استفاده میشود.

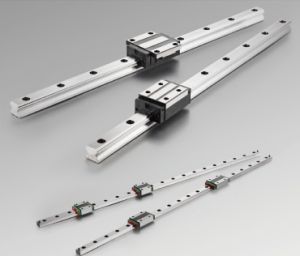

در شکل زیر همانطور که مشاهده میکنید یک ریل واگنی دیده میشود.که شامل وزن خود میز ،وزن اشیاء منتقل شده و یا نیرویی است که بر روی یک ماشین وارد میشود.

بارها عموما به صورت عمودی یا جانبی در محور حرکت میکند و اعمال میشود.

برای سیستم حمل و نقل یا دستگاه اندازه گیری،از ماشین ابزار استفاده میشود .

بلبرینگ صنعتی که ساچمه های فولادی که حرکت را برای گاید خطی ایجاد میکند. مقدار نیرویی که گاید خطی میتواند آن را تحمل کند را

ظرفیت بار استاتیکی میگویند.

گاید خطی مقدار نیرویی که میتواند تحمل کند هنگام حرکت ظرفیت بار دینامیکی میگویند.

برای روانکاری حرکت گاید ها و ریل و واگن ها و حرکت دادن قطعات بال اسکرو اعمال میشود.

گریس یک لایه روغن روی سطح فلز را تشکیل میدهد تا باعث کاهش و اصطلاک میشود و باعث عمر طولانی تر و جلوگیری از زنگ زدن میشود.

ریل ها نیاز به روغن کاری منظم دارند بسته به شرایط مختلف. روانکاری ریل های متحرک درون بلوک قرار میگیرد که به آن بلوک گاید خطی میگویند.

ریل و واگن(لینیر واید) چگونه کار می کند؟

لینیر گاید از دو بخش تشگیل شده است: بلوک خطی و ریل خطی . بلوک و ریل خطی روی ریل حرکت میکند.

این حرکت ، حرکت رفت و برگشتی است به دلیل ساچمه های ریزی که در بلوک خطی یا همان واگن و در قسمت بالایی ریل قرار دارد.

ویژگی ریل و واگن خطی چیست؟

لینیر گاید ها دقت و استحکام مناسبی دارند. لاینر گاید ها با طیف گسترده ای از ابعاد برای کاربردهای مختلف و کیفیت بیشتر نیاز های

اتوماسیون و ساخت دستگاه های CNC را برطرف میکند.

قابلیت تحمل گشتاور از 0 تا 0.9 تیوتن متر
سرعت حرکتی از 0 تا 1.6 متر بر ثانیه
قابلیت تحمل نیرو متحرک از 0 تا 210 کیلو نیوتن
اندازه استاندارد ریل بین 5 تا 65 میلیمتر و به طول شاخه های 4 متری
آب بندی مناسب
از جنس فولاد ضد زنگ
سطوح صیقلی با کمترین سر و صدا

معایب استفاده از ریل واگن:

برای کاربرد های عمودی کارایی ندارد. به طور منظم در ماشین آلات مشکلاتی مانند خوردگی ریل، بریدگی در ریل یا سایش میتواند

اتفاق بیاقتد. این آسیب ها میتواند به دلیل مراقبت ضعیف سیستم ،عدم تعادل بیش از حد ،چسبیدن مواد مختلف به ریل یا روانکاری ضعیف باشد.

برای رفع این مشکل تعمیر و نگه داری باید با دقت انجام شود و از نصب و راندازی درست اطمینان داشته باشیم.

نکته مهم در موقع خرید ریل و واگن چیست؟

لینیر گاید ها در اندازه های مختلف وجود دارند. هر کدام از آنها کارایی خاص خودشان را دارند برای خرید باید به این نکته توجه کنید:

استحکام دستگاه

هر چه استحکام دستگاه بیشتر باشد،توانایی تحمل بارها در وزن بالا بیشتر میباشد.

هزینه نصب و نگه داری:

نکته بعدی هزینه نصب و نگه داری دستگاه لیزر است. لینیر گاید ها به دلیل اهمیتی که دارند در مقایسه با گزینه های جایگزین

معمولا از هزینه نصب و نگه داری هزینه پایین تری دارند.

برند های معتبر ریل و واگن :

میتوان به این برند ها اشاره کرد:

CKS
DELTA
ALPHA
HERTS
HIWIN
محبوب ترین برند تولید کننده هایوین(Hiwin) میباشد.
