انواع لاینر بیرینگ سری 1 ایزو

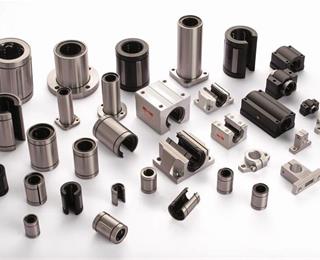

لاینر بیرینگ های سری 1 ایزو یا همان بلبرینگ های خطی LBBR از رایج ترین و پر کاربرد ترین انواع بلبرینگ های خطی هستند.این مدل از بیرینگ های خطی در انواع مختلفی به صورت ساده و محفظه دار طراحی و تولید می شوند که در ادامه قصد داریم به معرفی جامع سری 1 لاینر ها بر اساس استاندارد ISO بپردازیم.

لاینر بیرینگ LBBR

لاینر بال بیرینگ های سری LBBR از پر کاربرد ترین انواع بلبرینگ های خطی به حساب می آیند.لاینر بیرینگ های سری LBBR از بدنه پلاستیکی و حلقه داخلی (مسیر حرکت ساچمه) از جنس فلز سخت کاری شده تشکیل شده اند.استفاده از پلاستیک در ساختار بدنه و مسیر فلزی حرکت ساچمه ها باعث کاهش اصطکاک و افزایش عملکرد این نوع لاینر ها می شود.

این نوع لاینر ها بر اساس استاندارد ISO10285 و بسته به کاربرد های مختلفی که دارند در انواع واشر دار و بدون واشر با آلیاژ های ذکر شده و همچنین استنلس استیل (لاینر بیرینگ استیل) طراحی و تولید می شوند.(لاینر بیرینگ های آببند دار با کد 2LS و لاینر بیرینگ های استیل با کد HV6 مشخص می شوند)

لاینر بیرینگ LPBR

لاینر های سری LPBR در همان ابعاد و اندازه های لاینر های مدل LBBR طراحی و تولید می شوند با این تفاوت که جنس این نوع بیرینگ ها از کوپلیمر های پلی اکسی متیلن می باشد.وجود این مواد بکار رفته در تولید این نوع لاینر ها باعث می شود تا این مدل از لاینر بیرینگ ها به کمترین میزان توجه و تعمیر و نگهداری نیاز داسته باشند و از طرفی علاوه بر تحمل بار های استاتیک بالا در برابر بار های ضربه ای و ناگهانی مقاوم باشند.(لاینر بیرینگ های LPBR معمولا برای استفاده در سرعت های بالا و فضا هایی که بار های ناگهانی و بارهای لرزشی وجود دارد مناسب هستند)

لاینر بیرینگ LUHR/LUJR

این سری از لاینر ها همان بلبرینگ های خطی مدل LBBR و LPBR با یک بدنه اکسترود شده آلومینیومی هستند.قطر داخلی لاینر های مدل LUHR از 12 میلیمتر تا 50 میلیمتر متغییر است.معمولا از این نوع بلبرینگ های خطی در محیط های آلوده استفاده می شود.نکته مهم درباره لاینر های مدل LUHR و LUJR عدم امکان روانکاری این نوع بیرینگ ها می باشد.

لاینر بیرینگ LTBR

این مدل از لاینر ها از یک محفظه اکسترود شده آلومینیومی به همراه دو عدد لاینر بال بیرینگ LBBR پشت یکدیگر تشکیل شده اند.این نوع لاینر ها هم امکان روانکاری مجدد را ندارند.

لاینر بیرینگ LTDR

لاینر بیرینگ های LTDR از یک بدنه آلومینیومی به همراه دو عدد لاینر LBBR آببند دار در کنار یکدیگر تولید شده اند.ساختار و فضای موجود در طراحی این نوع بلبرینگ های خطی امکان نصب را ساده تر کرده است.

لاینر بیرینگ LQBR

لاینر مدل LQBR از 4 بیرینگ سری LBBR در یک محفظه آلومینیومی تشکیل شده اند.نحوه قرار گیری بیرینگ ها در داخل این محفظه به صورت دو ردیف بلبرینگ خطی LBBR پشت به پشت در کنار هم می باشد.
